Perforadora TS-500 de Segeda, ahora más potente

Por

    Print       Email

    BANNER_TERRA_BYCUPASTONE

    Segeda comenzó a fabricar, a solicitud de uno de sus clientes, un modelo de perforadora consistente en una columna anclada a un bastidor sobre ruedas, que incorporaba un carro con motor de rotación neumático de pistones MPL-22/007 de Neumac y motores de paletas CR-30 de 3 o 5 CV para el empuje. Este formato de máquinas estuvo muy extendido en las canteras de piedra, pero también en obra civil para perforaciones en altura.

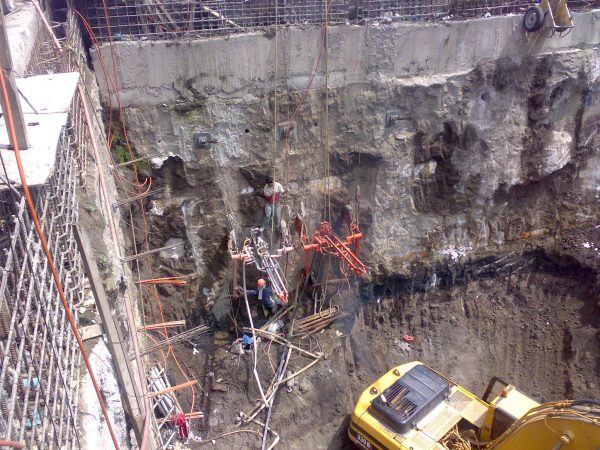

    perforacion-segeda

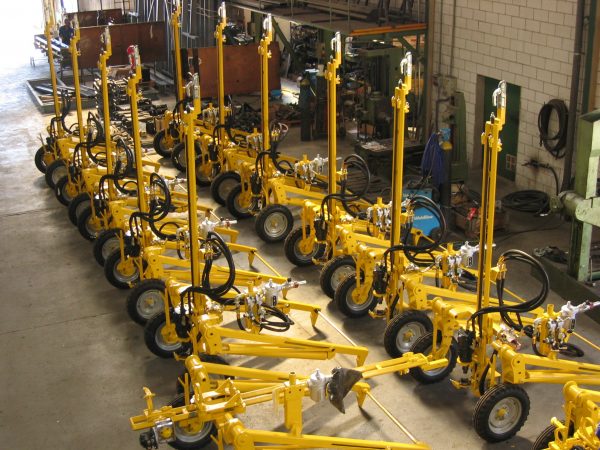

    carros TS500

    Segeda introdujo modificaciones en las articulaciones de los soportes de las ruedas incluyendo cilindros y añadieron una biela multiangular de posicionamiento, de forma que el chasis del equipo es adaptable al terreno, pudiendo alcanzar diferentes posicionamientos e inclinaciones, gracias también a la torre multidireccional anclada a una plataforma de giro de + – 25º.

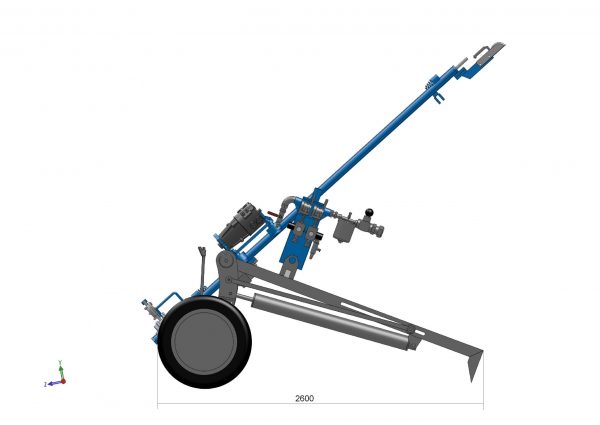

    V2-Perfil

    Dado que las necesidades de perforación fueron aumentando, tanto en profundidad como en diámetros, mejoraron la capacidad del equipo con un modelo reforzado, que incluye motor de empuje de pistones MP-22/007 con freno y unidad de rotación de misma potencia (2,2 CV), pero de mayor par, con el motor MPL-22/005, convirtiéndose en una máquina más potente que puede alcanzar 100 metros de profundidad (en función del tipo de terreno) y soportar martillos en fondo DTH de hasta 5 pulgadas. También han fabricado modelos que incorporan martillos neumáticos en cabeza tipo BBC120 o VL140 para autoperforante, todo ello sin perder su versatilidad y adaptación al terreno.

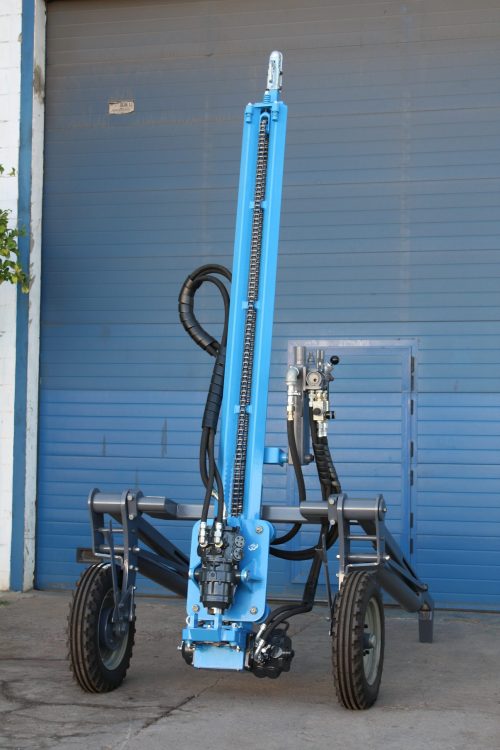

    TS-500 reforzada obra civil

    Incorpora un mando de maniobras de fácil manejo, así como sistema de seguridad antiatranque con rejilla y válvula de seguridad y tratándose de un equipo de fácil desplazamiento dentro de la explotación u obra, pues consta además de un enganche de remolque, la convierte en una máquina muy apta para perforación en canteras de diferente orografía, así como trabajos en altura mediante tractel.

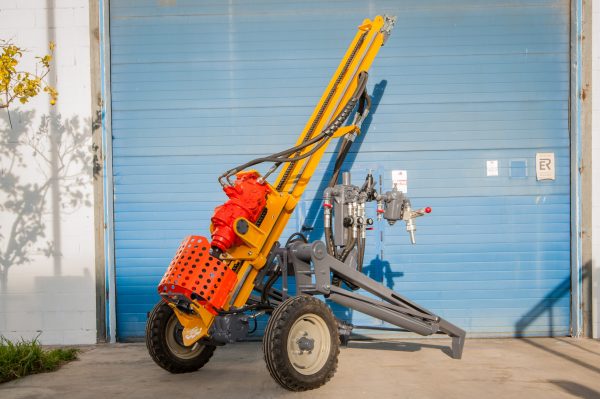

    _DSC1866

    Los principales datos técnicos son:
    – Peso: 660 Kg
    – Largo total en posición horizontal: 3.450 mm.
    – Altura total posición vertical: 3.400 mm.
    – Ancho total: 1.560 mm.
    – Distancia entre ejes: 1.300 mm.
    – Motor empuje de pistones 2,2 CV MP-22/007.
    – Freno motor 3 Discos FN-140/3
    – Motor rotación de pistones 2,2 CV MPL-22/007 (par máximo 650Nm) o MPL-22/005 (par máximo 780Nm)
    – Inclinación lateral columna (derecha-izquierda) 25º a cada lado
    – Tubos perforación de diámetro 70 de 1,5 mts
    – Presión de trabajo aproximada 6-7 bar
    – Consumo aire en general (con martillo DTH 3”): 10.300 lts./min
    – Diámetros de perforación: hasta Ø100 mm, según tipo de terreno
